Пункт коммерческого учёта ПКУ

Пункт коммерческого учёта ПКУ для сетей 6 и 10 кВ

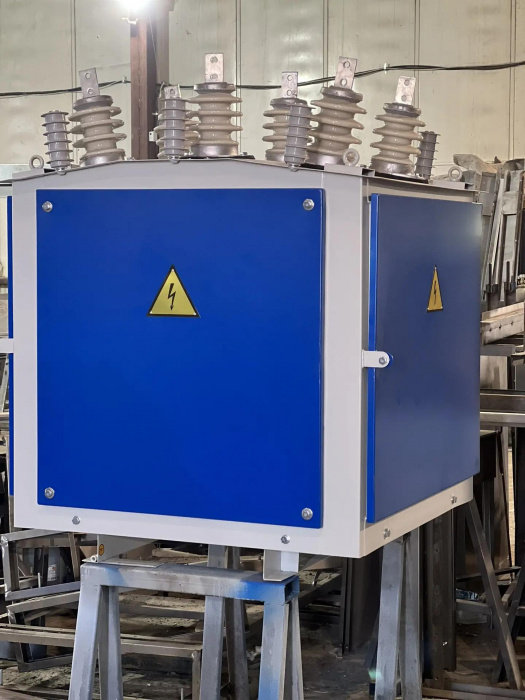

Пункт коммерческого учёта ПКУ — изделие заводской готовности для измерения электроэнергии на границе балансовой принадлежности. ООО «ТрансЭнергоМонтаж» делает такие пункты для сетей 6 и 10 кВ в исполнении для наружной установки. Узел приезжает на объект собранным, проверенным и подготовленным к подключению.

Главная задача — точный и защищённый от вмешательства учёт, показания которого принимает расчётная организация.

Что входит в поставку

• измерительные трансформаторы тока и напряжения, подобранные под номинальный ток присоединения;
• счётчик с раздельным учётом активной и реактивной энергии и передачей данных;
• шкаф с аппаратурой коммутации, зажимами и пломбируемыми цепями учёта;
• металлический корпус наружной установки.

Где проходит граница учёта

Пункт ставят в точке, где сходятся сети потребителя и сетевой организации, — на границе балансовой принадлежности. Именно здесь измеряют переданную мощность, чтобы обе стороны опирались на одни и те же показания. Дублировать приборы учёта в других местах при этом не требуется.

Номинальные параметры линейки

Пункты учёта выпускаются для сетей 6 и 10 кВ частотой 50 Гц. Номинальный ток первичных цепей лежит в диапазоне от 5 до 400 А, поэтому под конкретное присоединение подбирают нужное значение. Изготовление ведётся по ГОСТ 14693-90, гарантийный срок на изделие — 3,5 года.

Габариты и масса зависят от исполнения и состава оборудования, поэтому их уточняют по проекту.

Схема измерений и комплектация

Вариант электрической схемы определяется проектом присоединения. Встречаются комбинации измерительных трансформаторов с разным соотношением числа ТТ и ТН, а при необходимости в состав вводят ограничители перенапряжений. Конкретную комплектацию согласуют до изготовления.

Установка на опорах и на фундаменте

Пункт учёта рассчитан на работу под открытым небом. Возможны два варианта размещения:

1. На опоре линии. Корпус крепят на одной или двух опорах — типовое решение для большинства присоединений 6 и 10 кВ.
2. На фундаменте. Наземный пункт ставят на подготовленное основание — удобно там, где нужен доступ к оборудованию с земли.

Монтаж включает заземление, подключение к линии и проверку цепей учёта. Эти работы выполняет производитель.

Обслуживание пункта учёта

Эксплуатация сводится к дистанционному снятию показаний, визуальному осмотру и периодической поверке приборов и трансформаторов. Пломбы на цепях учёта защищают узел от несанкционированного доступа.

Конструкция рассчитана на долгую работу без частого вмешательства: корпус закрывает оборудование от внешней среды, а удалённая передача данных избавляет от регулярных выездов на объект.

Почему заказывают у производителя

• изготовление только под сети 6 и 10 кВ — без лишних исполнений;
• комплектация подбирается по проекту присоединения;
• собранный и проверенный узел сокращает сроки работ на объекте;
• проектирование, производство, монтаж и сдачу ведёт одна компания;
• доставка по России, работы на объекте силами компании.
